S321Vハイゼットカーゴにグリルマーカーを取り付け｜穴開け不要のLEDでDIY
他の車なんですが、グリルマーカーを付けてる車がかっこよくて、ハイゼットカーゴにも付けたいなと色々考えてました。でも一般的にるやつだと、穴開け加工したりするものが多くて、それだと難しいなと思ってたんですよね^^; 色々調べてたらちょうどいいのを見つけたので取り付けることにしました。
S321Vハイゼットカーゴに取り付けるグリルマーカー
穴開け不要のテープLEDタイプを選択
ポチップ
今回見つけたのはこちらです。Amazonで買いましたが楽天にも売ってるようです。テープLEDタイプなので、バンパーに穴開け加工をする必要が無さそうです。しかも、隙間に取り付け可能です。
グリルマーカーをハイゼットカーゴに取り付け

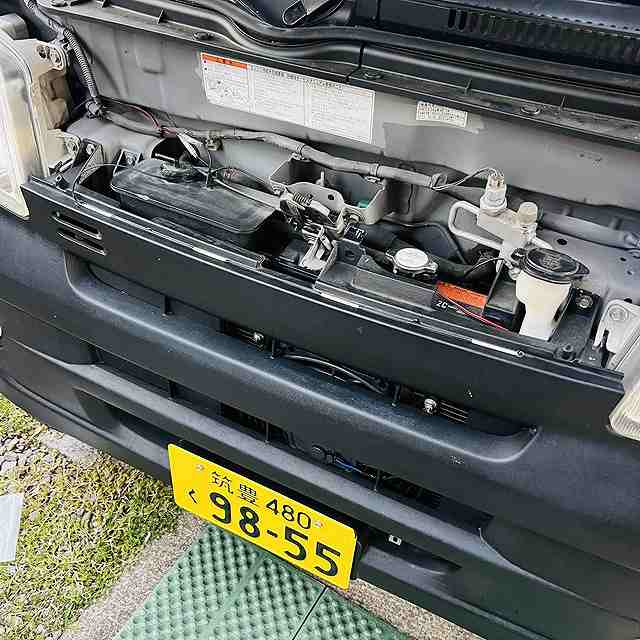

取り付け位置を決めてLEDを貼り付け

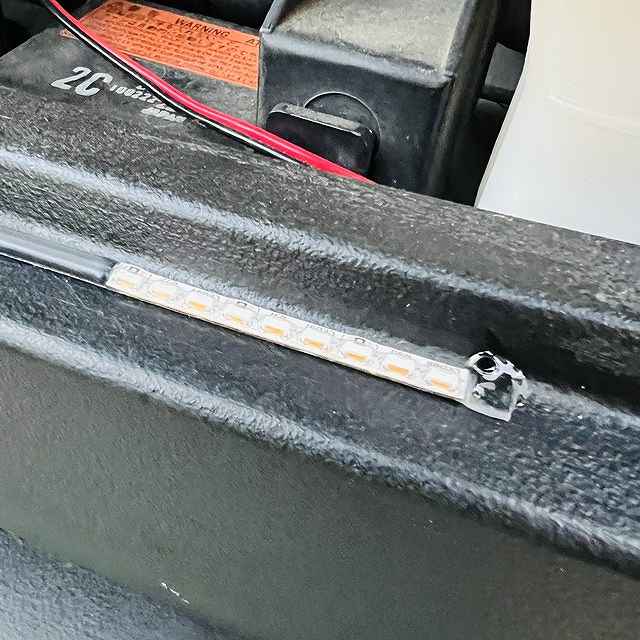

商品本体に両面テープが付いているので、位置合わせをして貼り付けるだけです。結構強力な両面テープなので、一発で決めて貼らないといけません。
こんな向きのLEDがあるんですね。初めて見ました。
UV接着剤で剥がれ防止
ポチップ

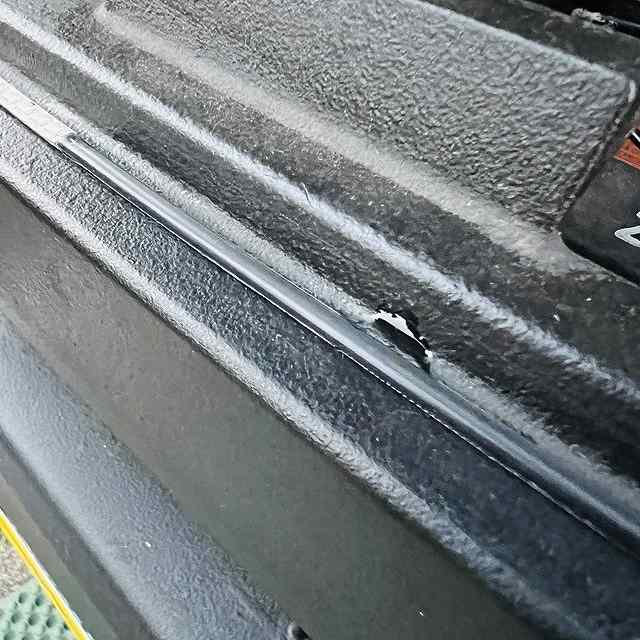

強力な両面テープでしたが、念には念をで数カ所にUV接着材を使って接着補強しておきました。あ、このテープLEDは収縮チューブに入っていて尚且つ防水になっています。配線接続箇所だけ雨水等がかからないようにすれば大丈夫です。
グリルマーカーのスイッチと配線

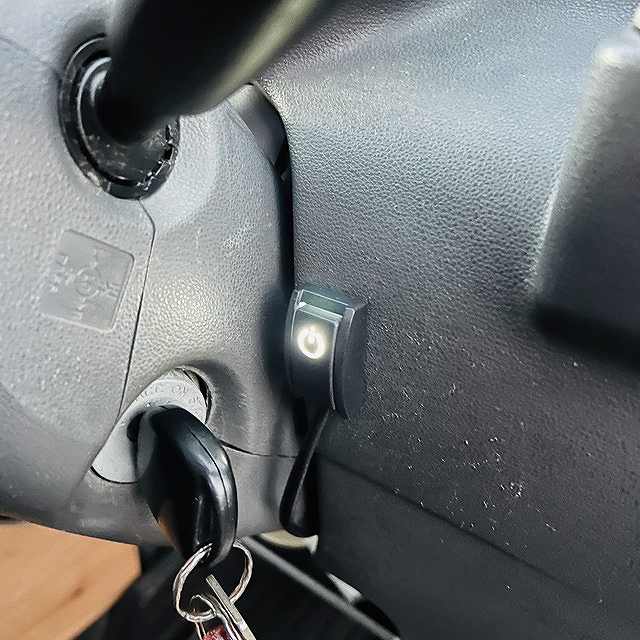

運転席にON/OFFスイッチを取り付け
スイッチは、点灯していることを目視できるような位置に付けました。スイッチ本体にもLEDが付いてて分かるようになってます。こちらもAmazonで買ったんですが、今は商品ページが消えてました。
ポチップ

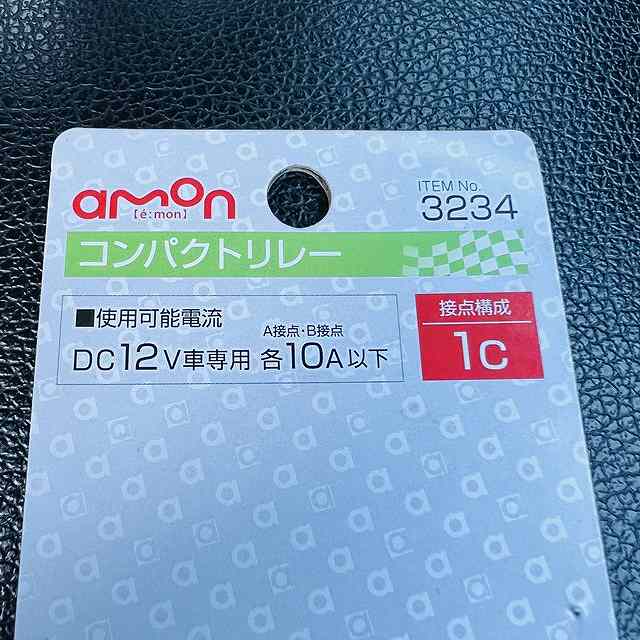

5極リレーでポジション点灯時は自動消灯
ポチップ

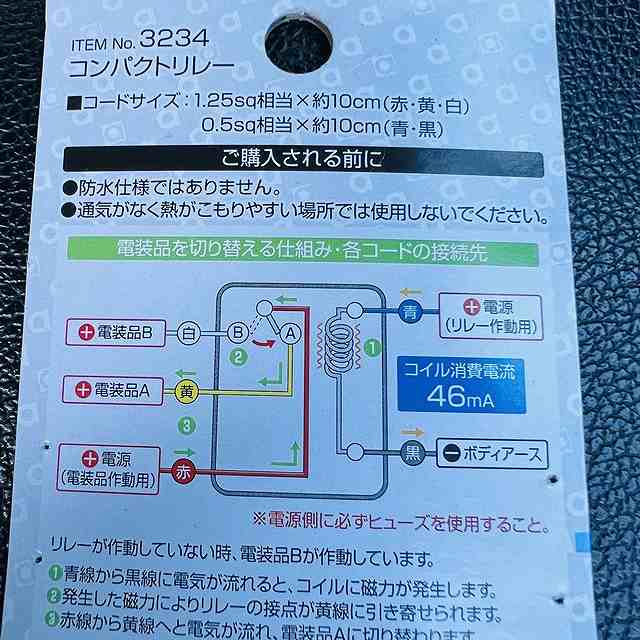

テープLEDはかなり眩しいので、ポジションライトをONにした時は消えるように取り付けました。5極リレーを使ってイルミ電源が入った時は、グリルマーカーに電気が流れないように配線しました。
イルミ電源がOFFの場合は、電気は赤から白に流れてますが、イルミをONにすると、リレーが切り替わり、白の接続が切れます。黄色線に何も付けてないので、グリルマーカーはOFFになるという感じです。
抵抗や整流ダイオードなどを追加してあげれば、イルミON時には眩しくない程度に点灯させるというやり方もできますが、それはまたいつかやろうかなと。

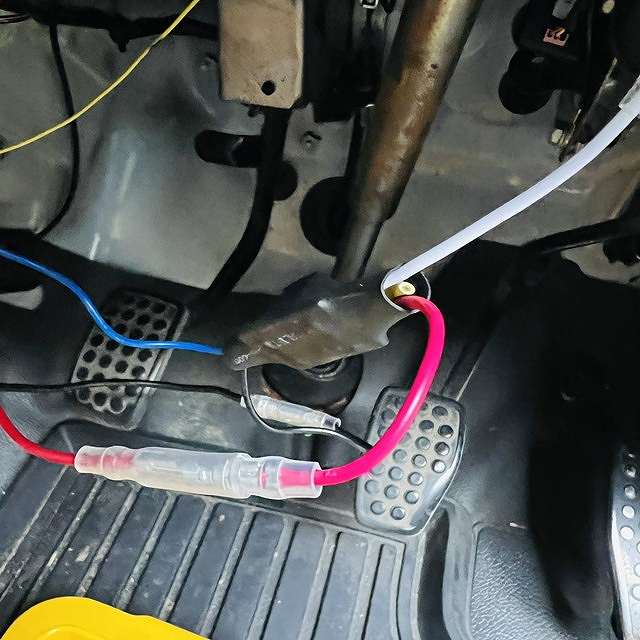

リレーはコラムパネル裏に潜ませました。とりあえず黄色線は繋がないのでカットして絶縁テープを巻いておきました。
配線図
チャッピーを使って配線図を書いてもらいました。便利な時代になったもんです。
ポジションON時は、カットした黄色線に電気が流れるので、ここに丁度いい抵抗と整流ダイオードをつなげてあげると、夜間時は減光させてグリルマーカーを点灯させることができます。これは涼しい季節になってからやりたいなと思ってます。
ポジションON/OFF時の動作

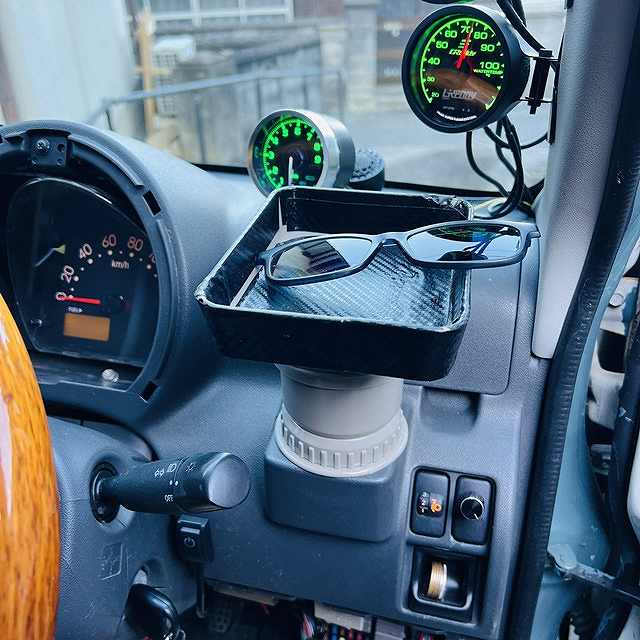

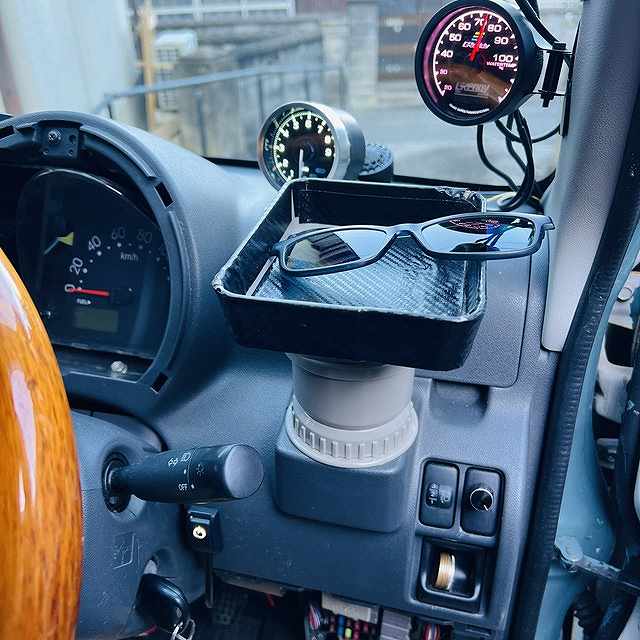

動作確認です。1枚めの画像がイルミOFFの通常時、スイッチのLEDも点灯しているのでグリルマーカーも点灯しています。ポジションをONにするとリレーが切り替わりスイッチのLEDが消えているのでグリルマーカーもOFFになるという感じです。ポジションがONのときは社外メーターのバックライトはグリーンになるようにしているので分かります。
実際にグリルマーカーを点灯してみた

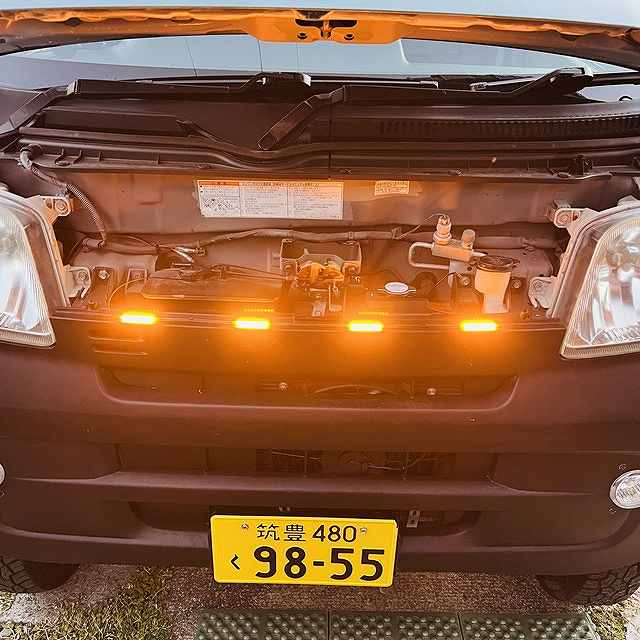

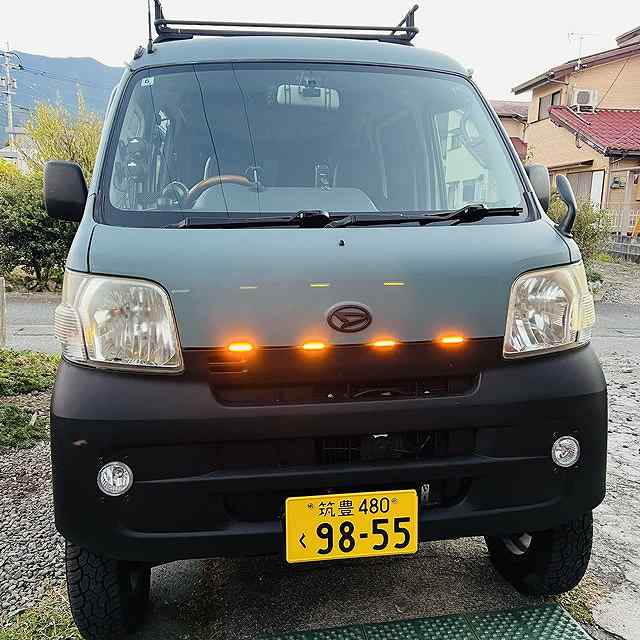

グリルマーカーを点灯させるとこんな感じです。直視すると結構眩しいです。日中ならこれでもいい感じですが、夜間時は眩しいので消すか、減光させないといけません。

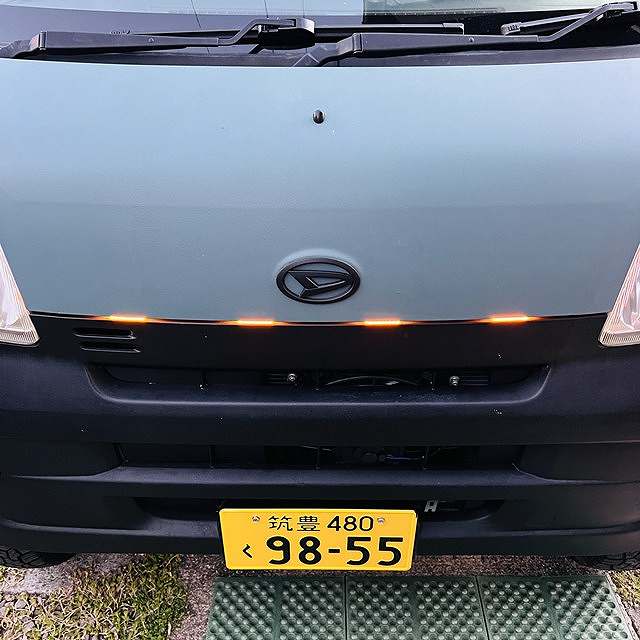

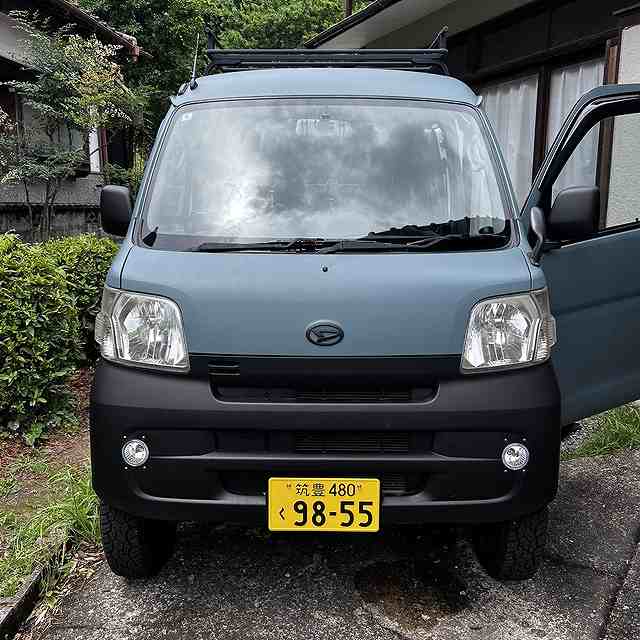

ボンネットを閉じるとこんな感じです。消灯してるとそもそも何も付いていないように見えるのかいい感じですね。ボンネットを閉じると上下の光の拡散はかなり抑えられて正面だけになるのでそれもいい感じです。
満足です
あくまで自己満ですが、かっこよくなりました(^o^) 個人的にはオススメです。テープLEDタイプなので、色々な車に付けられそうです。配線もむき出しにならないのもいいですね。
