【DIY】S321V ハイゼットカーゴ エアコンパネル＆ハザードスイッチのLED化手順（バックライト自作）

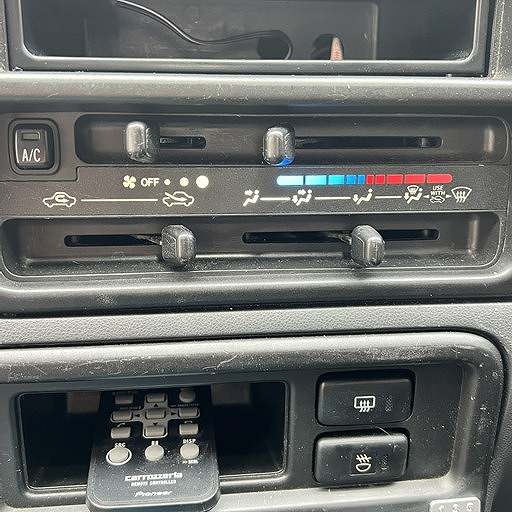

先日メーターのバックライトの白色化をやったときに、ついでにエアコンパネルとハザードスイッチのバックライトもLEDにしていました。備忘録も兼ねて記録を残しておくことにしました
https://matuken.org/auto/hijet0049S321V ハイゼットカーゴのエアコンパネルLED化

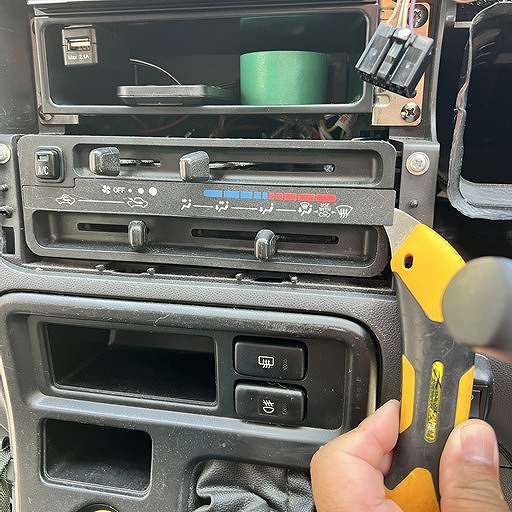

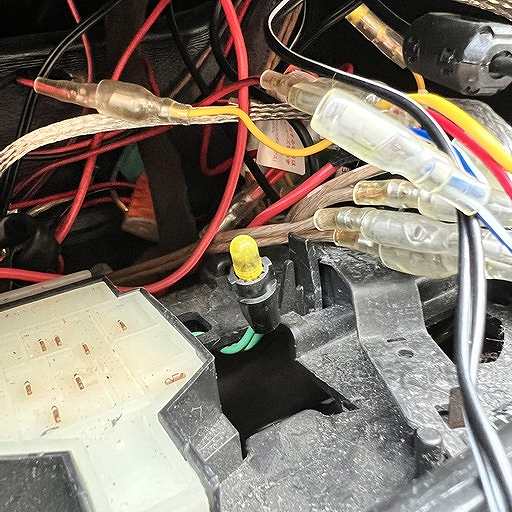

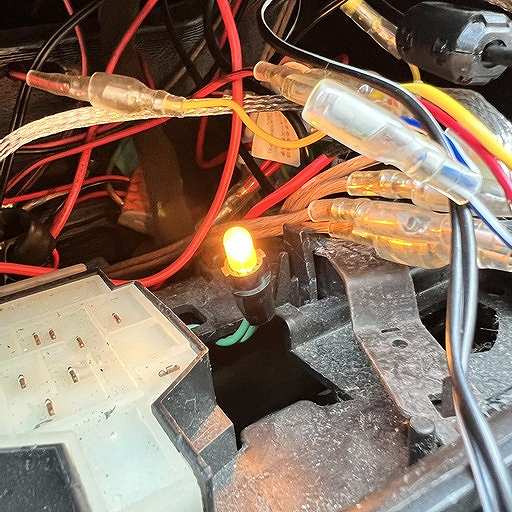

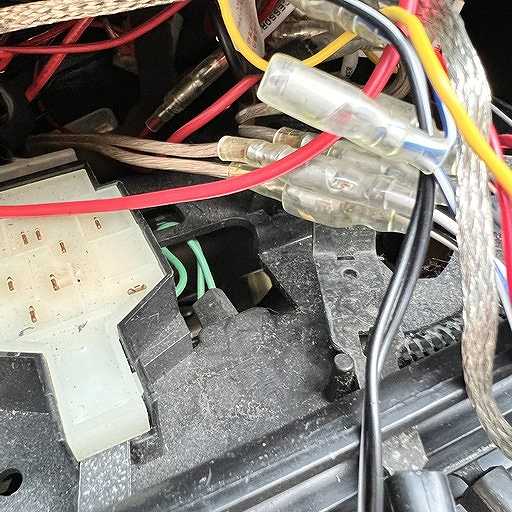

エアコンパネルの方は、オーディオデッキを外したら真裏にT5バルブが刺さっています。けっこう取り外しにくかったです。電球バルブに黄色のカラーキャップがかぶせてあります。最初はここに同じサイズのLEDを刺して光らせようかと思ってましたが、これだけ小さいとあまり拡散しなさそうなので、テープLEDにすることにしました。
ポチップ

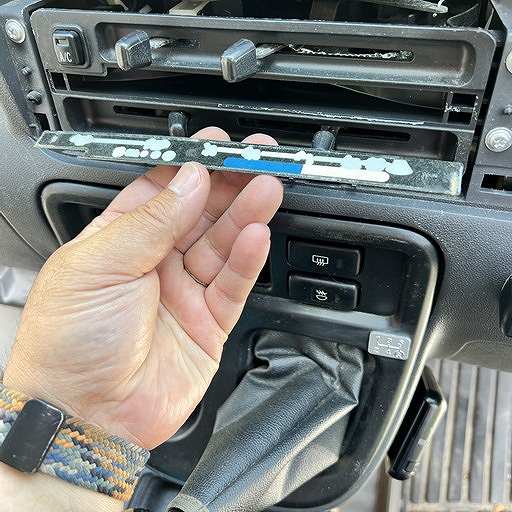

エアコンパネルの表示部分は簡単に剥がすことができますので、そこを剥がして直接差し込むようにしました。
T5バルブの取り外しとテープLED（COB）の選定

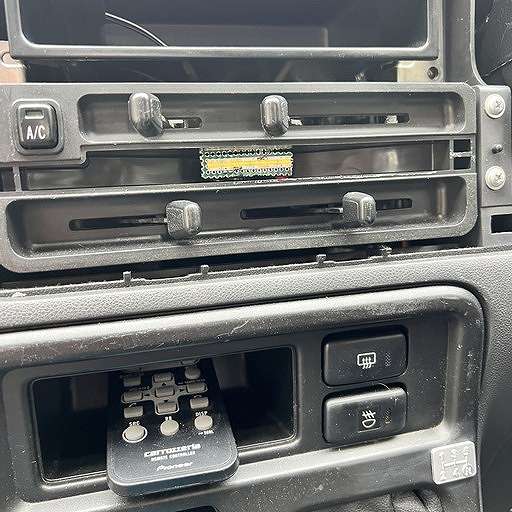

余りの電子パーツでCOBタイプのテープLEDがあったので、短く切って取り付けました。中の形状が拡散形状？みたいになってるので、端から端までLEDを仕込むのは難しそうだったので中心部分だけにしましたが・・・
ポチップ
点灯確認と夜間の明るさチェック

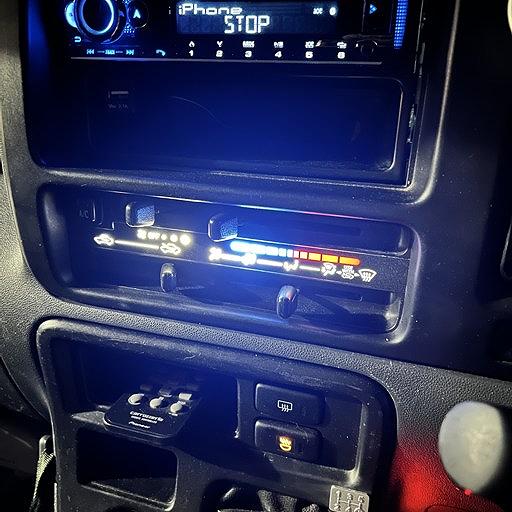

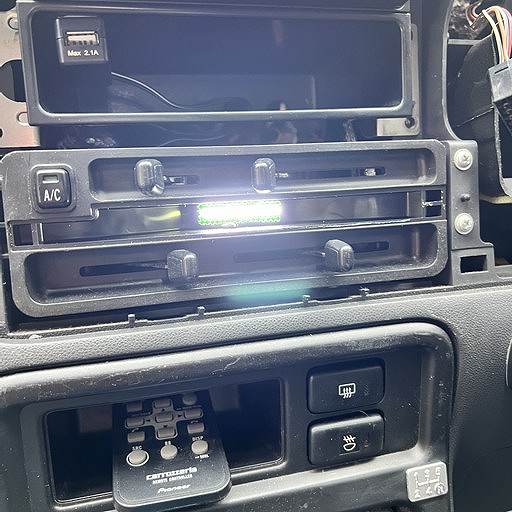

日中はあまり目立ちませんが、夜間時はかなり明るくなりました。でも中心部分にだけ入れてるのでそこだけ特に明るい感じに^^; まぁここはこのままでもいいかなって感じです。
ハザードスイッチのバックライトLED化（直接ハンダ付け）

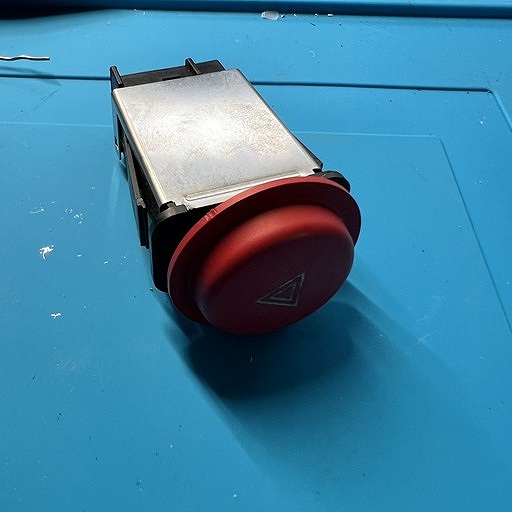

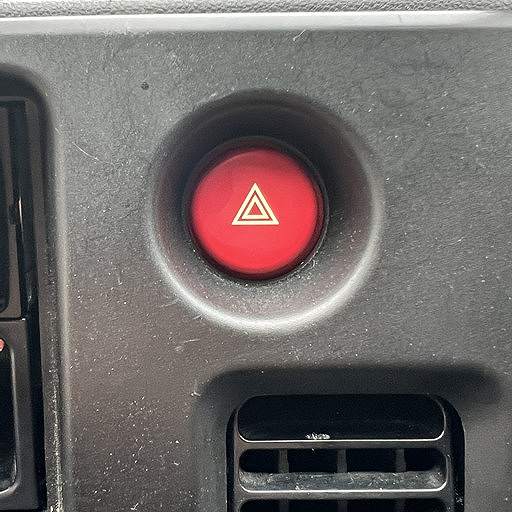

実はハザードスイッチの方は以前LEDに変えていたのですが、直接正面を照らす角度ではなかったため、光り方にムラがあり変な感じになってました。
T3台座の分解と極性（プラス/マイナス）の確認

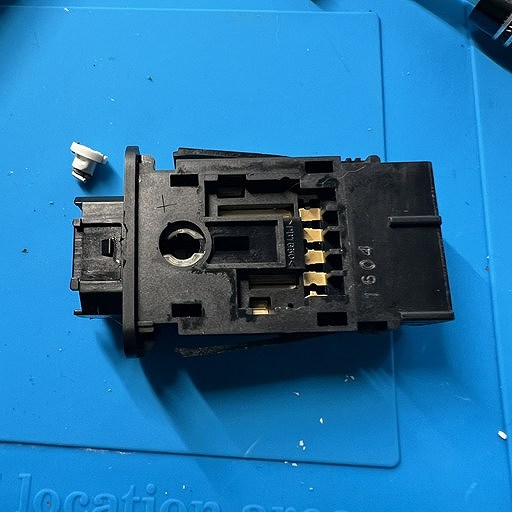

T3の台座が付いた電球を付けるタイプでしたが、直接ハンダ付けして光らせることにしました。分解する前に車体でどちらがプラス側か確認しておきました。
ポチップ
LEDのハンダ付けと照射角度の調整

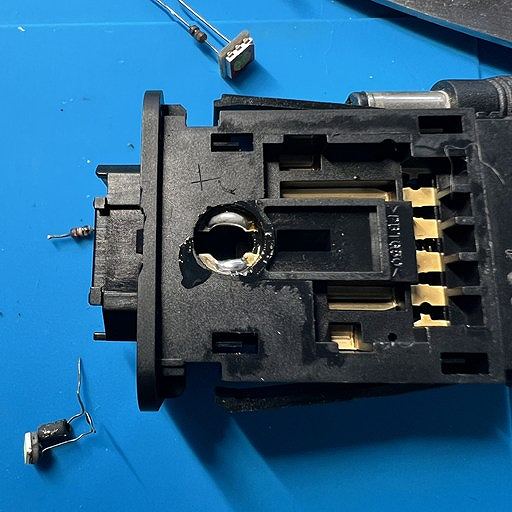

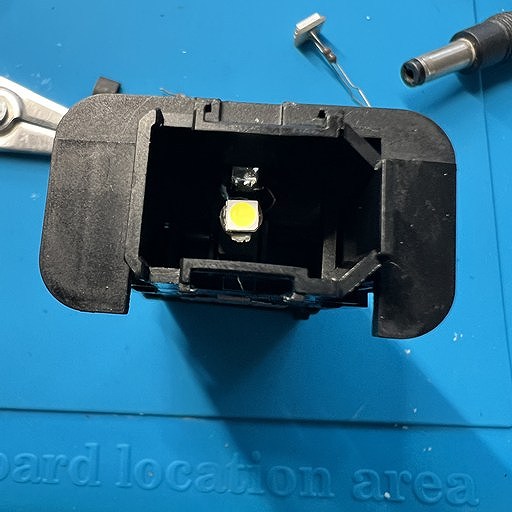

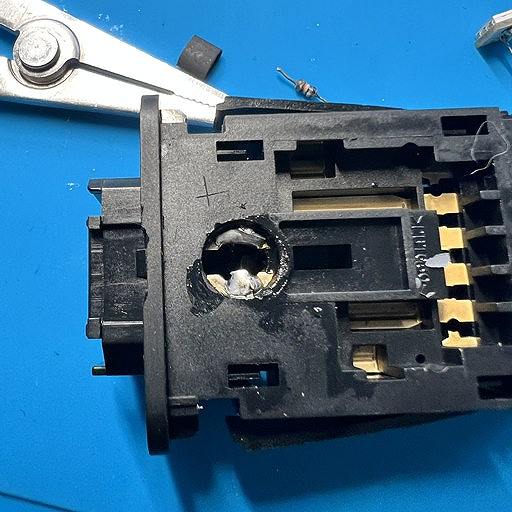

取り付けていたLEDバルブを分解して直接ハンダ付けしました。LEDが直接正面を向くように調整しました。もう少し引っ込めても良さそうな感じでしたが^^;

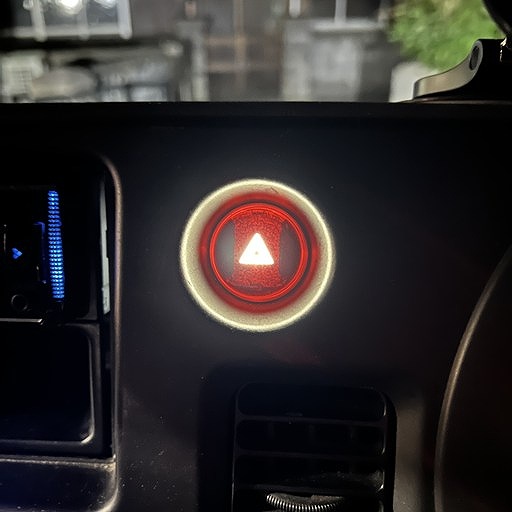

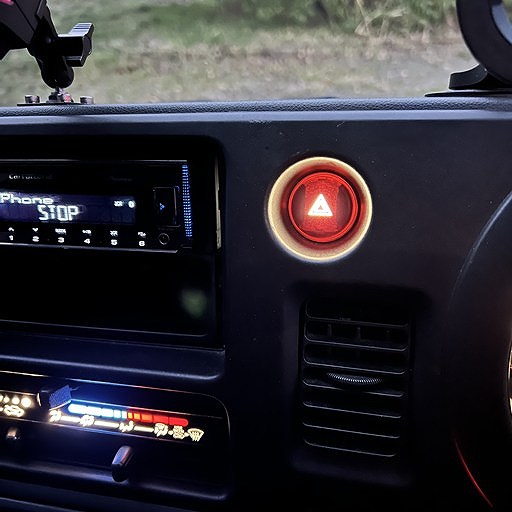

その結果、めちゃくちゃ明るくなりました。カメラによってちょっと誇張されてはいますが、明るすぎてエンジェルアイみたいに反射するように^^; でもまぁ満足してます
